Datos del producto:
Pago y Envío Términos:
|
Medio: | Gas de aceite del agua | Conexión: | Brida |
---|---|---|---|
Tamaño: | DN15~DN200 | Material del cuerpo: | CF8M |
estándar: | JIS | Presión: | 10k |
Alta luz: | ss flanged ball valve,ball valve flange type |

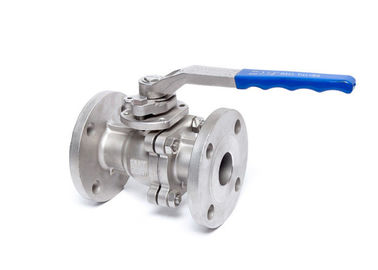

Alta presión 2 gas manual del acero inoxidable de la vávula de bola del pedazo JIS 20K CF8
Especificaciones
Vávula de bola estándar de Oprated de la manija de JIS
Estándares aplicables:
- Diseño y fabricación: ASME B16.34, API 608
- Conexión del reborde: JIS B2212 ~ B213
- Prueba incombustible: API607 4to 1993
- Prueba e inspección: JIS B2003, API6D
Gama de tallas:
- 15A ~ 200A
Grado de la presión:
- JIS 10K 20K
Gama de temperaturas:
- -20°C~185°C
Las vávulas de bola apagaron el flujo de agua usando una bola, dentro de la válvula. Cuando en la posición de "ON", la abertura coincide con el tubo, permitiendo que el agua fluya libremente. Cuando en la posición de "OFF", la abertura es perpendicular al flujo de agua, cortando el flujo totalmente. En una vávula de bola, el flujo se controla con una palanca. Poner el perpendicular de la palanca al tubo permite que el agua fluya. La mudanza de él a ángulo de 90 grados corta el flujo.
Unidad: milímetro | |||||||
Presión | Tamaño | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Uso
Las vávulas de bola se utilizan para el flujo y el control de presión y apagan para los líquidos corrosivos, las mezclas, el líquido normal y los gases.
Se utilizan en el aceite y la industria petrolera natural, pero también encuentran un lugar en muchos sectores industriales, almacenamiento químico, e incluso aplicaciones residenciales.
Porqué elija la vávula de bola
1. Contienen un diseño compacto y de bajo mantenimiento que no requiera ninguna lubricación
2. Son rentables entre todas las válvulas
3. La ventaja más grande de las vávulas de bola es que tienen características que estrangulan pobres que puedan hacer el asiento de una vávula de bola erosionar fácilmente.
4. Proporcionan servicio hermético.
5. Se abren y se cierran rápidamente.
6. Las vávulas de bola tienen flexibilidad del diseño de la multi-manera.
Selección modelo
vávula de bola llena de flotación del puerto 2PC
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
